Описание

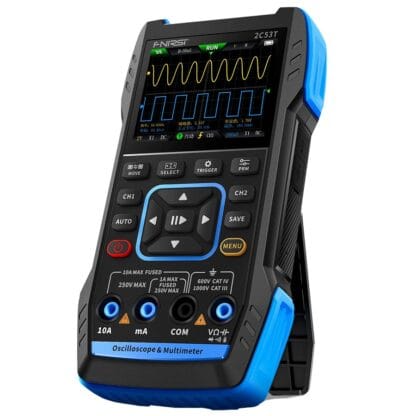

FNIRSI 2C53T — это универсальный двухканальный цифровой осциллограф «три в одном», выпущенный компанией FNIRSI и предназначенный для профессионалов в области технического обслуживания и исследований. Это устройство сочетает в себе функции осциллографа, мультиметра и генератора сигналов. В осциллографе используется аппаратная архитектура FPGA+RM+АЦП с частотой дискретизации 250 MS/s, аналоговой полосой пропускания 50 МГц и встроенным модулем защиты от высокого напряжения, который поддерживает измерения пикового напряжения до ±400 В. Он также поддерживает сохранение и просмотр снимков экрана формы сигнала для вторичного анализа.
Функция мультиметра поддерживает измерения напряжения и тока переменного/постоянного тока, а также измерения емкости, сопротивления, диодов и целостности цепи, что делает его идеальным многофункциональным инструментом для профессионалов, энтузиастов или домашнего использования.
Встроенный генератор функциональных сигналов DDS может выводить 13 типов функциональных сигналов с максимальной выходной частотой 50 кГц и шагом 1 Гц. Выходная частота, амплитуда и рабочий цикл регулируются. Он оснащен 2,8-дюймовым ЖК-экраном высокой четкости с разрешением 320*240 и встроенной перезаряжаемой литиевой батареей емкостью 3000 мАч с временем работы в режиме ожидания до 6 часов. Его компактный размер предоставляет пользователям превосходную портативность.
Особенности:

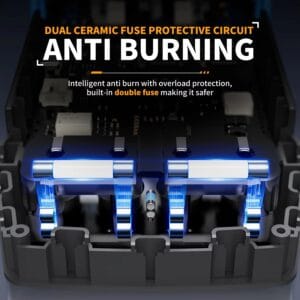

- Защита от горения: защитная схема с двойным керамическим предохранителем. Интеллектуальная защита от ожогов, защита от перегрузки и встроенный двойной предохранитель делают его более безопасным.
- Отличная производительность: аппаратная архитектура использует ту же схему ARM + FPGA + высокоскоростной АЦП, что и настольные компьютеры. Это не обычная схема прямого сбора данных с ЦП, она имеет мощную систему запуска со сверхсильной способностью захвата формы сигнала без потери деталей формы сигнала.

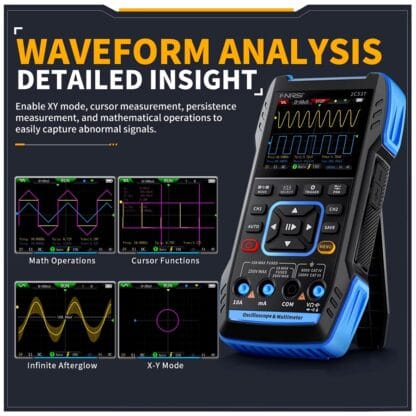

- Детальный анализ формы сигнала: поддерживает расширенные функции, такие как режим XY, измерение курсора, измерение послесвечения, математические операции и т. д., что позволяет легко фиксировать аномальные сигналы. Поддерживает сохранение и экспорт сигналов для удобного вторичного анализа.
- Сохранение и просмотр сигналов: сохраните скриншот формы сигнала одним нажатием кнопки. Сохраненное изображение можно просмотреть на осциллографе или экспортировать на компьютер для облегчения вторичного анализа.
Характеристики:
- Модель 2C53T
- Дисплей: 2,8-дюймовый цветной HD-экран

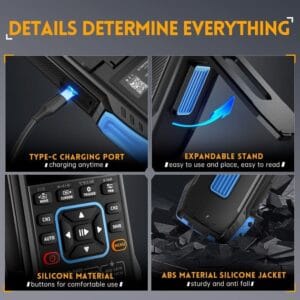

- Характеристики зарядки: TYPE-C (5 В/1 А)
- Батарея: литиевая батарея емкостью 3000 мАч.

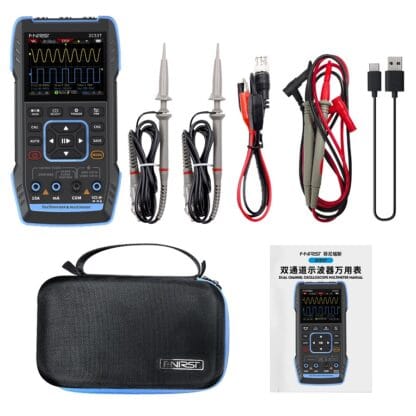

Комплектация: 2C53T Осциллограф *1, 10X P6100 Щуп *2, Зонд типа «крокодил» *1, Мультиметрический зонд *1, Кабель для зарядки *1, Сумка для хранения *1, Руководство пользователя *1.

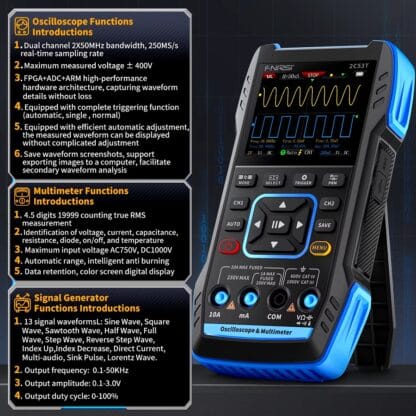

Характеристики осциллографа:

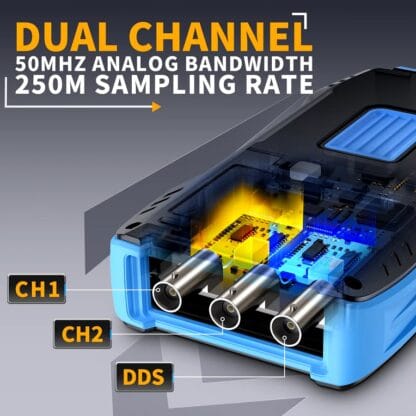

- Канал: двухканальный
- Частота дискретизации: 250 мс/с
- Аналоговая полоса пропускания: 50 мкм (двухканальный независимый 50 мк)
- Глубина хранения: 1 тыс.точек
- Импеданс: 1 МОм
- Диапазон временной развертки: 10 нс-20 с.
- Вертикальная чувствительность: 10 мВВ/дел-10 Вт/дел (X1)
- Максимальное значение напряжения: ± 400 В.
- Режим триггера: Авто/Нормальный/Одиночный
- Тип триггера: нарастающий фронт, фронт спада
- Режим отображения: Y-T/Rolling/X-Y
- Метод соединения: переменный/постоянный ток
- Математика: 8- основных операций + БПФ.
- Сохранение скриншота формы сигнала: да
- Экспорт изображения сигнала: да
- Измерение курсора: да

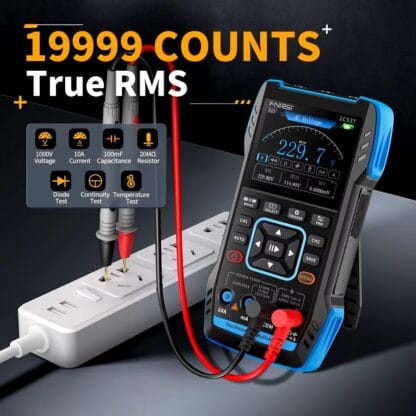

Характеристики мультиметра:
- Напряжение постоянного тока: 1,9999 В/19,999 В/199,99 В/1000 В
- Напряжение переменного тока: 1,9999 В/19,999 В/199,99 В/750,0 В
- Постоянный ток: 19,999 мАА/199,99 мА/1,9999 А/9,999 А
- Переменный ток: 19,999 мАА/199,99 мА/1,9999 А/9,999 А
- Сопротивление: 19,999 МОм/1,9999 МОм/199,99 кОм/19,999 кОм, 1,9999 кОм/199,99 Ом
- Экономия: 999,9 мкФ/99,99 мкФ/9,999 мкФ/999,9 нсФ/99,99 нсФ/9,999 нсФ/9,999 мкФ/99,99 мФ
- Температура: (-55~1300 )/(-67~2372 )
- Проверка диода: да
- Проверка непрерывности: да
Характеристики генератора сигналов:
- Формы сигнала: синусоидальная волна, прямоугольная волна, пилообразная волна, полуволна, полная волна, положительная ступенчатая волна, обратная ступенчатая волна, экспоненциальный рост, экспоненциальный спад, постоянный ток, мультиаудио, синкер-импульс, волна Лоренца
- Выходная частота: 0-50 кГц
- Выходная амплитуда: 0-3 В
- Входной рабочий цикл: 0-100%
