Описание
FNIRSI DSO-TC4 — это компактный и портативный осциллограф с цифровой обработкой сигналов, генератор сигналов и многофункциональный тестер компонентов. Этот прибор имеет интуитивно понятный интерфейс и возможность подключения к компьютеру для анализа данных. Информация выводится на цветной TFT-дисплей с диагональю 2,8 дюйма, а питается прибор от встроенного аккумулятора 3,7 В 1500 мАч. Fnirsi DSO-TC4 предназначен для технического обслуживания, ремонта и разработок, предлагая широкий набор возможностей в одном устройстве.
Благодаря компактному размеру, легкому весу и портативности FNIRSI DSO-TC4 является удобным инструментом для диагностики и отладки в лабораторных и полевых условиях.
Особенности:

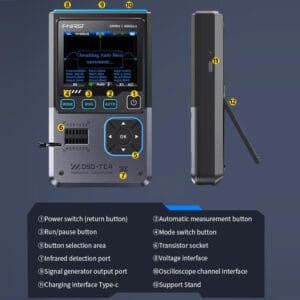

- Внешний вид, управление и режимы работы. Размер корпуса 14 х 9 сантиметров при толщине 3 сантиметра. Материал корпуса – пластик комбинированный. Используется экран с диагональю 2.8 дюйма. В меню предусмотрено 8 языков, включая русский. Клавиатура прорезиненная и смещена ближе к правой части прибора. Также имеется дополнительный ряд клавиш под дисплеем, отвечающий за работу в режиме осциллографа. Стартовое меню предлагает несколько основных режимов: режим транзистор-тестера, режим осциллографа, режим генератора, а также меню с дополнительными инструментами.
- ZIF-сокет для компонентов. В FNIRSI DSO-TC4 используется широкая панель ZIF-сокета, коннектора, предназначенный для установки компонентов с минимальным давлением прижима. Для установки следует приподнять прижим вверх, а перед началом измерения опустить прижим в рабочее положение. Для прижима сокета предусмотрена прорезь на боковой грани корпуса. Есть и возможность оценки параметров компонентов с помощью выносных щупов. В таком случае сами щупы подключаются к сокету. Удобно проводить обмеры крупногабаритных или нестандартных компонентов.

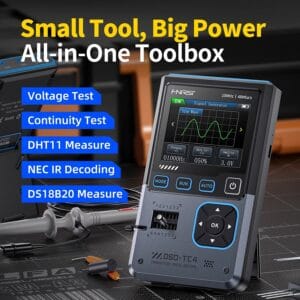

- Измерения. В разделе «Toolbox» есть дополнительные инструменты (режимы) для измерений. Например, тесты датчиков влажности, температуры, а также прозвон: на обрыв, диодов, стабилитронов и так далее.
- Работа ИК-декодера. Одним из дополнительных режимов работы данного прибора является проверка ИК-сигналов от беспроводных пультов. Поддерживается кодировка NEC, сами сигналы отображаются на дисплее. Также отображается декодированная команда в шестнадцатеричном коде.

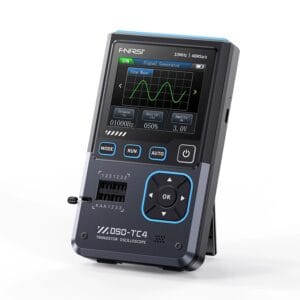

- Предусмотрен генератор сигналов различной формы. Рабочие пределы: до 50 кГц и до 3 вольт по амплитуде. Есть возможность модуляции (Square Wave Duty Cycle) сигнала. Всего предусмотрено тринадцать видов сигналов.

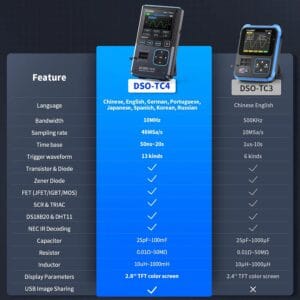

- Режим осциллографа. Кнопки запуска/остановки и автоматической синхронизации сигнала выведены на панель. Более широкую полосу пропускания в сравнении с предыдущей моделью: 10 МГц вместо 500 кГц, а также более быстрый АЦП (48 мега выборок в секунду). Доступные режимы измерений: от 50 наносекунд до 20 секунд, развёртку можно сделать от 10 мВ до 10 В.
Характеристики:

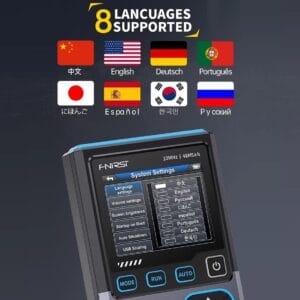

- Языки: 8, включая русский и английский
- Экран: 2,8-дюймовый цветной TFT-экран
- Подсветка: регулировка яркости
- Источник питания: TYPE-C (5 В/1 А)
- Аккумулятор: 3,7 В/1500 мАч
- Размер: 90x142x27,5 мм.
- Вес: 186 г
- Материал корпуса: пластик
- Производитель: Китай
Осциллограф:
- Частота дискретизации в реальном времени: 48 мега выборок/секунду
- Аналоговая полоса пропускания: 10 МГц
- Входное сопротивление: 1 МОм
- Режим связи: переменный/постоянный ток
- Диапазон испытательного напряжения: 1 зонд: 80 В переплет (+40 В)
- Зонд 10: 800 Vpp (+400 В)
- Вертикальная чувствительность: 10 мВ/дел~10 В/дел (диапазон X1)
- Вертикальное смещение: регулируется с помощью индикации
- Базовый диапазон времени: 50 нс ~ 20 с
- Режим триггера: автоматический/нормальный/одиночный
- Тип триггера: нарастающий край, спадающий край
- Уровень триггера: регулируется с помощью индикации
- Замораживание формы сигнала: Да (функция HOLD)
- Автоматическое измерение: Макс, Мин, Avg, RMS, Vpp, частота, цикл, рабочий цикл

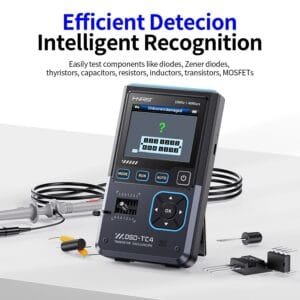

Измеритель компонентов:
- Тест транзистора: Поддержка
- Тест диода: прямое падение напряжения <5 В
- Тест стабилитрового диода: 0,01 ~ 4,5 В
- Тест полевого транзистора (FET): JFET, IGBT, MIOSTET
- Тест однонаправленного SCR: напряжение срабатывания <5 В, уровень затвора
- Двунаправленный тест SCR: ток срабатывания <6 мА
- Тест конденсатора: 25pF~1000 мкФ
- Тест резистора: 0,01 Ом ~ 50 МОм
- Тест индуктора: 10 мкГн~1000 мкГн
- Тест DS18B20: Да
- DHT11 Тест: Да
Генератор сигналов:
- Форма выходного сигнала: Поддерживает 13 выходов сигналов
- Частота сигнала: 0-50 кГц
- Рабочий цикл прямоугольной волны: 0-100%
- Амплитуда сигнала: 0,1 В-3,0 В

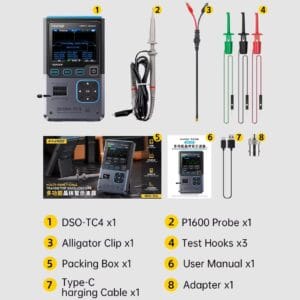

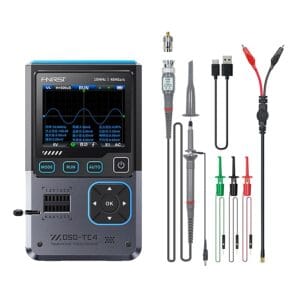

Комплектация:
- FNIRSI DSO-TC4: 1 шт.
- Щуп для тестирования компонентов: 3 шт.
- Щуп P6100: 1 шт.
- Зажим типа “крокодил”: 1 шт.
- Кабель питания Type-C: 1 шт.
- Инструкция на английском: 1 шт.
- Упаковочная коробка: 1 шт.
