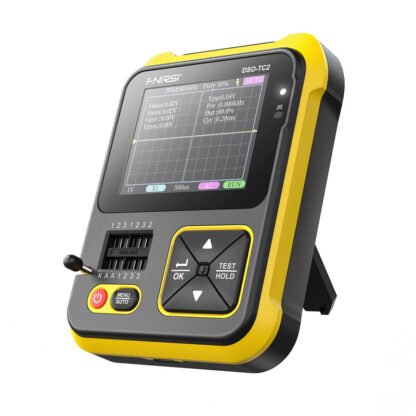

Fnirsi DSO-TC2 2 в 1 цифровой осциллограф + тестер транзисторов (компонентов)

Описание

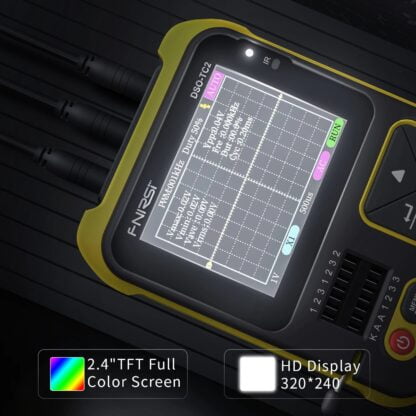

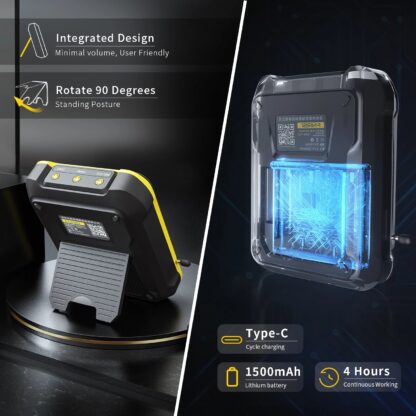

FNIRSI-TC2 успешно совмещает цифровой осциллограф, тестер электронных компонентов, генератор сигналов PWM и другие функции в одном устройстве. Оснащен широкоформатным цветным TFT-дисплеем размером 2,4″ c большими углами обзора и подсветкой. Питается от встроенной перезаряжаемой литиевой батареи, ёмкостью 1500 mAh c возможностью зарядки через порт USB type-C. Время автономной работы – 4-5 часов.

FNIRSI-TC2 имеет различные режимы работы, такие как осциллограф и тестер компонентов. Осциллограф имеет частоту дискретизации в реальном времени 2,5 МS/s и полосу пропускания 200 kHz. Благодаря полной функции запуска (одиночный, обычный, автоматический), его можно использовать как для периодических аналоговых сигналов, так и для апериодических цифровых сигналов. В режиме ESR-тестера позволяет тестировать разные типы полупроводников, определять тип устройства, полярность выводов, hFE, напряжение включения, емкость соединения и т.д.. Также можно тестировать емкость, сопротивление, индуктивности, температурные датчики DS18B20 и DHT11 и т.д.
В приборе имеется генератор тестовых ШИМ-сигналов с регулируемым коэффициентом заполнения, что значительно расширяет его возможности. Дополнительно имеется функция проверки инфракрасных пультов ДУ.

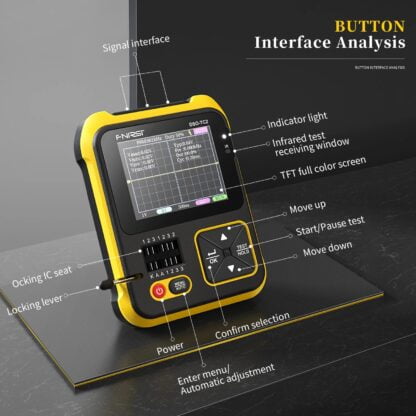

Каждый раз, когда вы нажимаете кнопку питания, устройство входит в интерфейс выбора режима. Нажмите клавиши “Вверх” и “Вниз” для выбора, выберите пункт «Mos Test», нажмите “ОК”, чтобы войти в режим проверки компонентов; аналогично выберите пункт «осциллограф», нажмите “ОК”, чтобы войти в режим осциллографа.

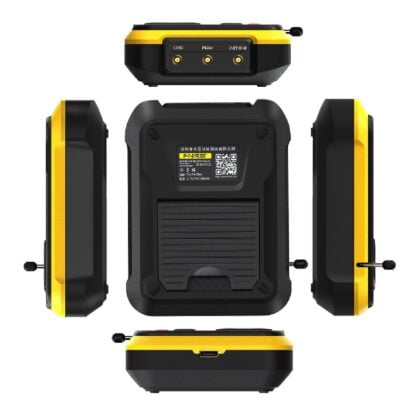

Корпус изготовлен из ударопрочного ABS пластика и имеет откидную подставку для удобного использования прибора в вертикальном положении. ESR-тестер оснащен универсальной многоконтактной панелькой, с “нулевым” усилием, для подключения тестируемых элементов и дополнительно имеет возможность подключения кабеля с зажимными наконечниками. Управление – кнопочное.

Характеристики осциллографа:

• Частота дискретизации: 2.5 МS/s;
• Полоса пропускания: 0-200 kHz;
• Входное сопротивление: 1MОм;
• Диапазон входного напряжения: 1:1 делитель: 80Vpp (± 40V); 10:1 делитель: 800Vpp (± 400V);
• Вертикальная чувствительность: 10 мВ/див ~ 10 В/див (с шагом 1-2-5);
• Вертикальное смещение: регулируемое, с индикацией;
• Горизонтальный диапазон развертки: 10US/Div ~ 500s/Div (с шагом 1-2-5);
• Режим запуска: автоматический, обычный, одиночный;
• Тип триггера: по фронту, по спаду;
• Уровень срабатывания: регулируемый, с индикацией;
• Замораживание формы волны: Да (функция удержания);
• Автоматическое измерение: максимальное, минимальное, среднее, RMS, пик-пик, частота, период, рабочий цикл;
• PWM выход: FRQ: 0 ~ 80 kHz, Рабочий цикл: 0 ~ 100%, амплитуда: 5,0 V.

Характеристики ESR-тестера:

• Меню на английском языке;
• Диапазон измерения емкости: 25pF ~ 100mF (значение емкости, коэффициент потери Vloss);
• Диапазон измерения сопротивления: 0,01Om ~ 50MOm;
• Диапазон измерения индуктивности: 10uH ~ 1000uH;
• Батарея Диапазон измерений: 0,1 ~ 4,5 V;
• Входное напряжение: 0 ~ 16 V;
• ШИМ-выход: 1,5 кГц ~ 9,99 MHz;

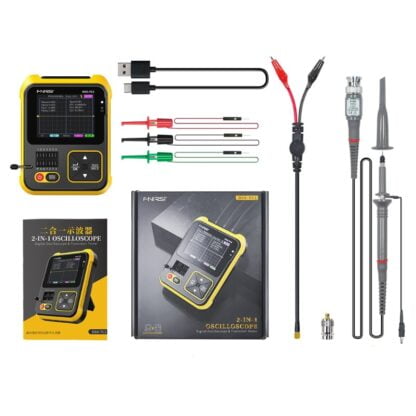

• Комплектация: осциллограф DSO-TC2, USB кабель USB-A на type-C для зарядки, кабель c зажимами типа “крокодил” для работы с генератором и комплект кабелей для работы с ESR-тестером, инструкция на английском языке;
• Производитель: Китай.
